SMARTXX V2
SMARTXX V2 HALLOWEEN

puce xbox

Merci à la Team Smartxx pour les puces gratuites pour tester

on peut l'acheter chez Divineo

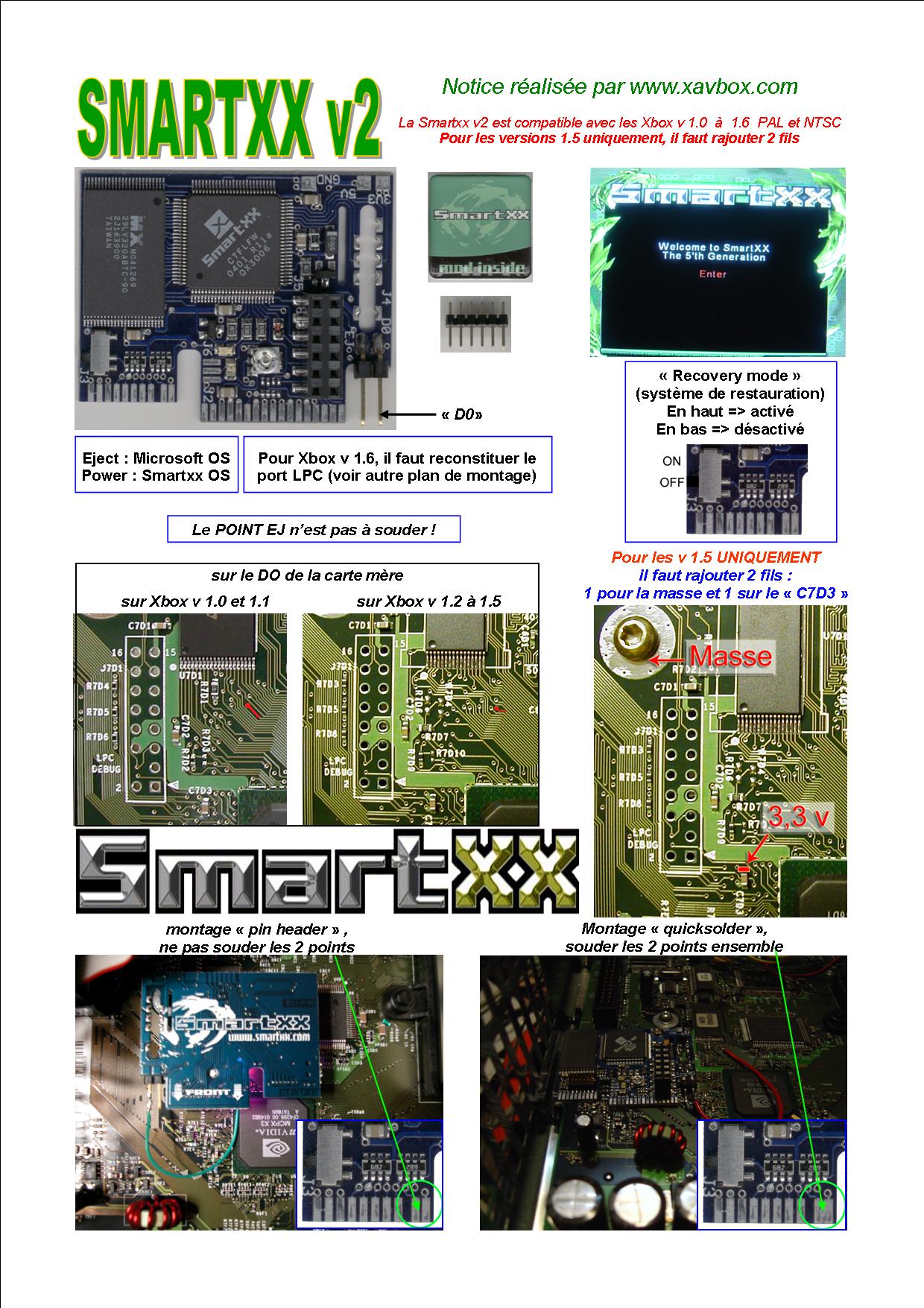

Plan de montage XAVBOX de la Smartxx V2

SMARTXX V2 (vue de face)	SMARTXX V2 (vue de dos)
La Smartxx v2 est livré avec pin header fil autocollant "Smartxx"

Compatibilitée :

Xbox Pal et Ntsc v. 1.0 - 1.1 - 1.2 - 1.3 - 1.4 - 1.5 - 1.6 - 1.6b

Caractéristiques techniques :

Annoncée sur leur site le 9 juillet 2004, la TEAM SMARTXX présente les spécifications le 12 juillet 2004 en dévoilant les spécifications sur son forum....

La Smartxx v2 est une puce de 5ème génération

Pour résumer, voici les modifications de la Smartxx v2 :

• trou sur le PCB se situant sous le LCD et servant à régler le contraste du LCD quand la puce est montée en pin header

• "recovery switch" remplacer par un "interrupteur plus long

• juste 2 points à souder pour la version "quicksolder"

• la led verte est remplacée par une bleue (pour ne pas confondre avec la couleur du bouton Eject)

• nouveau logo sous la puce

Smartxx précise que les v1 et les v2 fonctionnent parfaitement avec les Xbox v 1.6.
La preuve en image (notez "Xcalibur" reconnu par l'OS de la Smartxx v2).

Donc il ne semble pas avoir un grand intérêt à remplacer sa Smartxx par une Smartxx v2 sauf si vous avez un écran LCD

Utilisation :

Comme pour la Smartxx

Installation :

Pour l'OS, c'est le même que pour la Smartxx, donc le tuto est le même...

voir la rubrique "Tutos" pour régler les astuces de montage et la configuration du menu

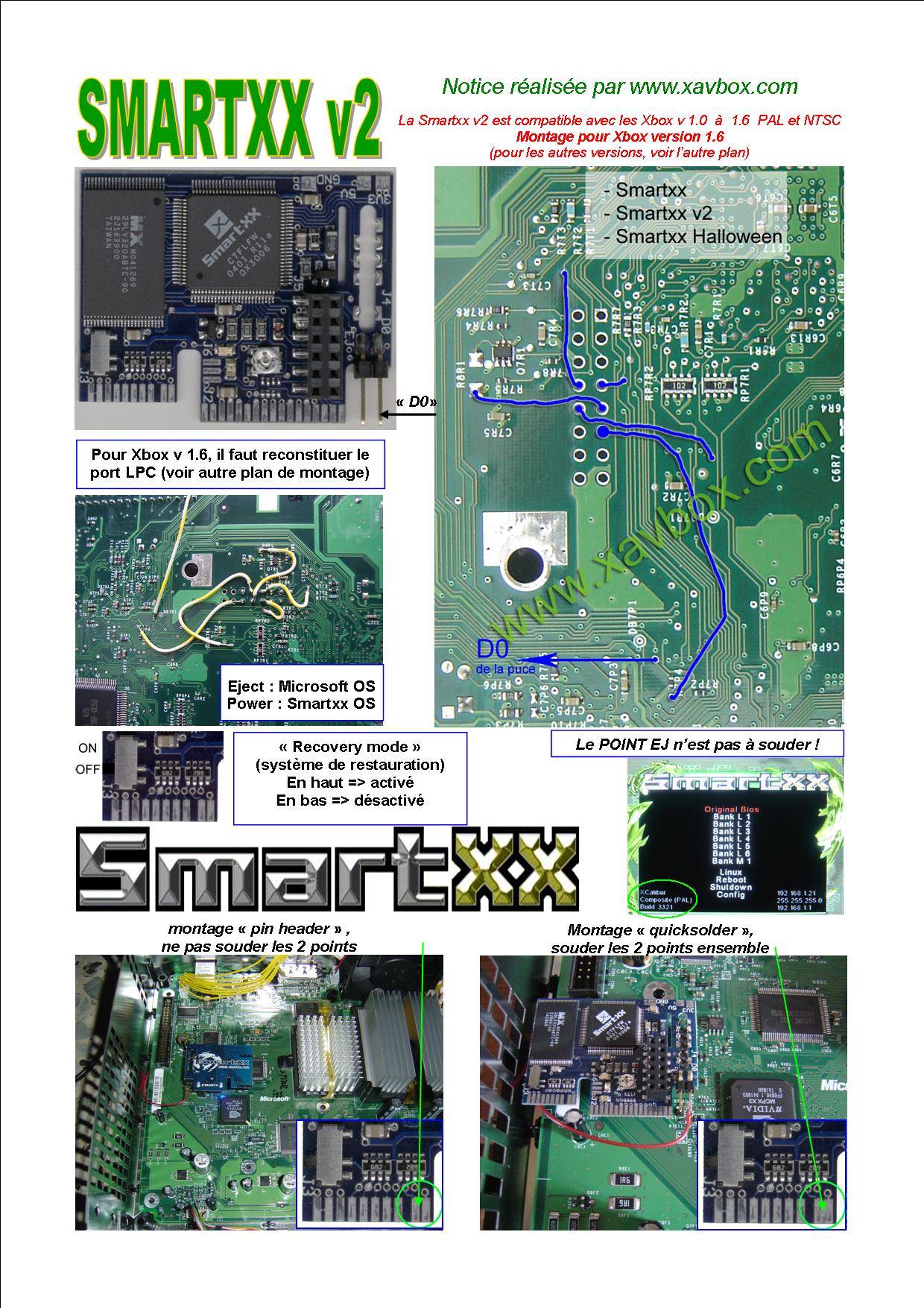

Plus d'info sur le montage de cette puce sur une Xbox v 1.6
en visitant http://xavbox.blogspot.com (plan de montage)

page réalisée le 09 juillet 2004 - mise à jour le 18 septembre 2004
