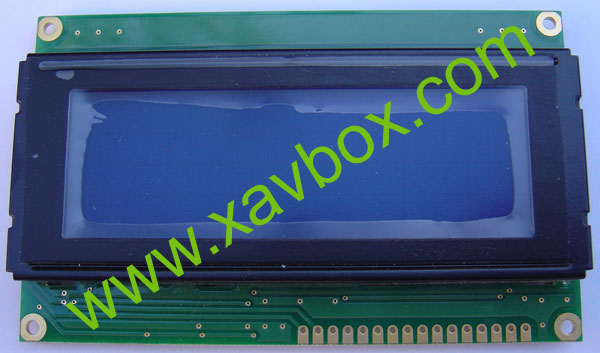

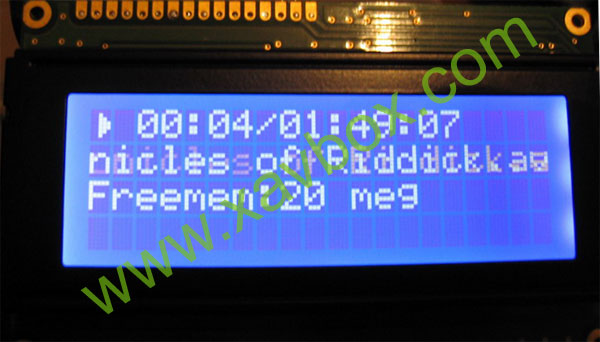

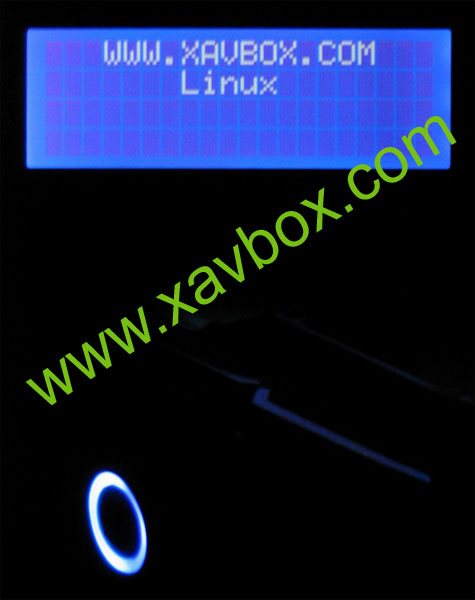

Écran LCD Bleue
spécial Smartxx
Spécial Tuning ! Écran LCD de couleur bleue
Attention, cet écran LCD ne fonctionnera sur votre Xbox, que si vous avez une
puce Smartxx ou Smartxx v2 d'installée.
Description :
Rétro Eclairé, STN Positive, bleue
Installation de l'écran LCD :
Pin n° |
Symbol |
Level |
Description |
1 |
Vss |
0V |
Ground |
2 |
Vdd |
5.0 V |
Supply Voltage for logic |
3 |
VO |
Variable |
Operating Voltage for LCD |
4 |
RS |
H/L |
H : Data, L : Instruction Code |
5 |
RW |
H/L |
H : Read (MPU => module), L : Write (MPU => module) |
6 |
H |
H=>HL |
Chip Enable System |
7 |
DB0 |
H/L |
Data Bit 0 |
8 |
DB1 |
H/L |
Data Bit 1 |
9 |
DB2 |
H/L |
Data Bit 2 |
10 |
DB3 |
H/L |
Data Bit 3 |
11 |
DB4 |
H/L |
Data Bit 4 |
12 |
DB5 |
H/L |
Data Bit 5 |
13 |
DB6 |
H/L |
Data Bit 6 |
14 |
DB7 |
H/L |
Data Bit 7 |
15 |
A |
- |
Led + |
16 |
K |
- |
Led - |

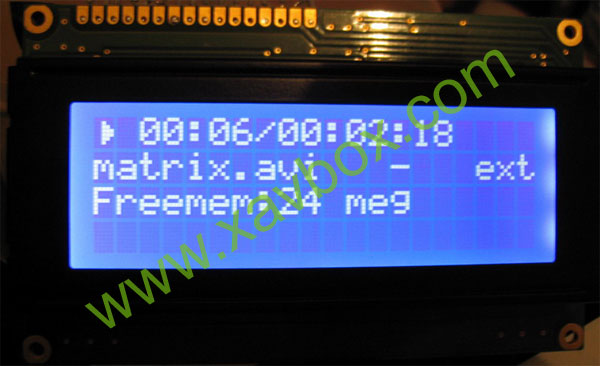

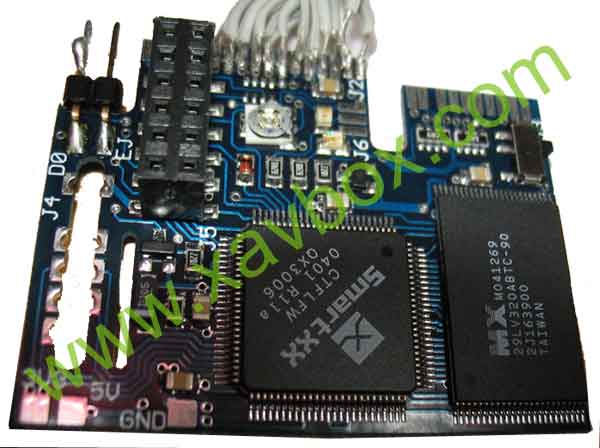

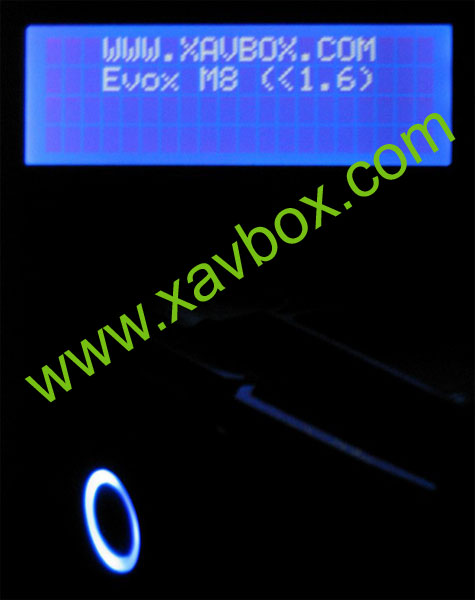

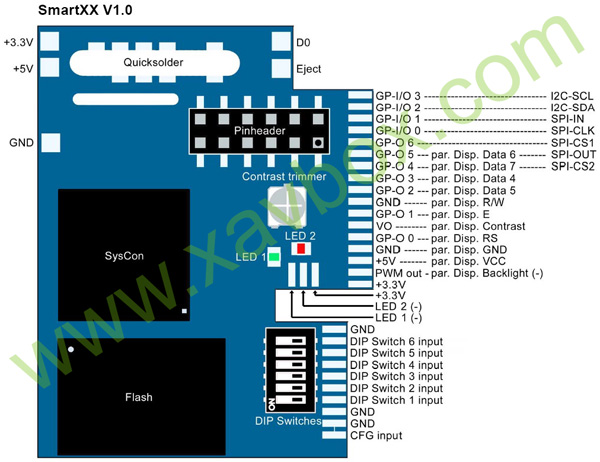

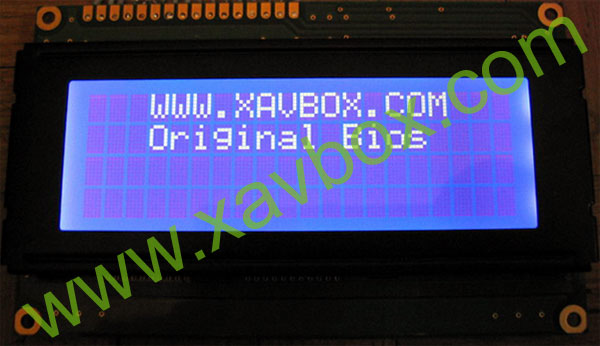

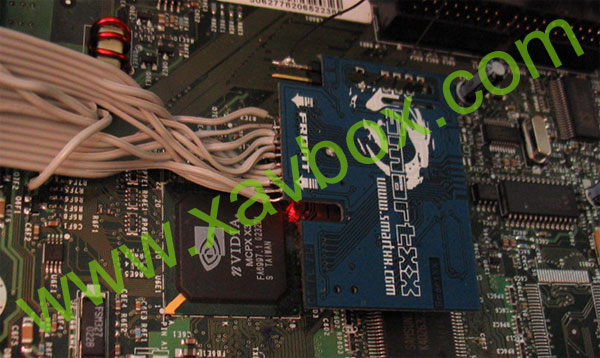

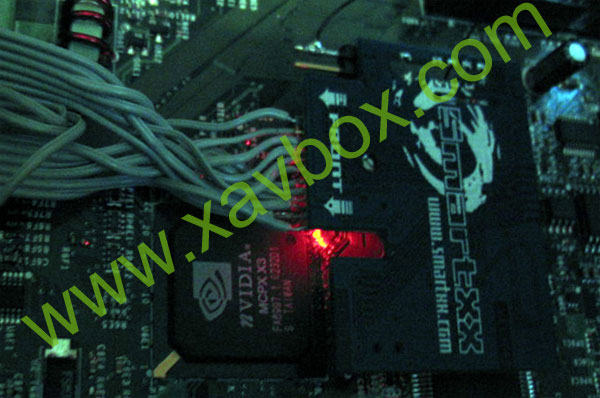

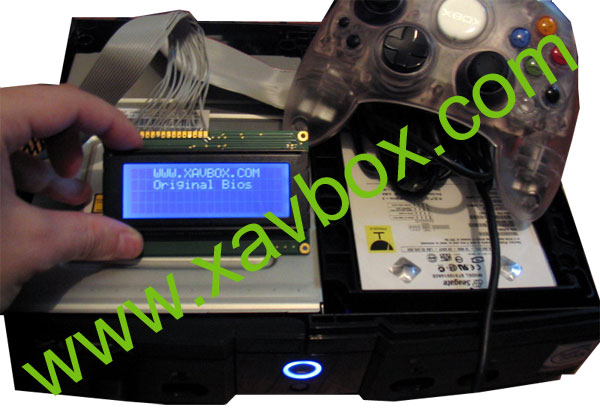

et pour voir le branchement sur la puce, cliquez sur la photo ci-dessous
Merci à Moustik pour les photos
| 15 septembre 2004 |
|
mis à jour le 17 octobre 2004 |
|
|
|
