Écran LCD spécial Smartxx
sur Executer 3
Spécial Tuning ! Écran LCD de couleur bleue et écran LCD de couleur verte
Attention, cet écran LCD est prévu pour fonctionné sur votre Xbox, que si vous avez une
puce Smartxx ou Smartxx v2 d'installée.
Mais bon, si on a une Executer 3, on peut aussi le mettre ;-)
Description :

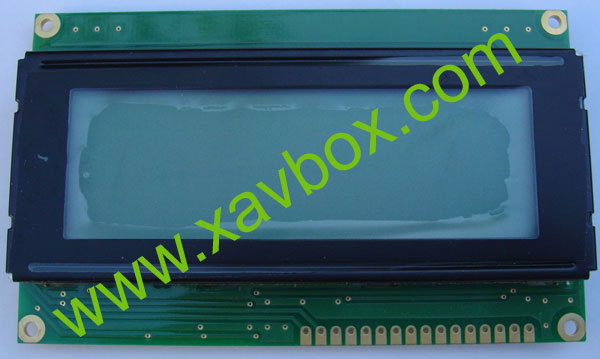

Rétro Eclairé, STN Positive, bleue

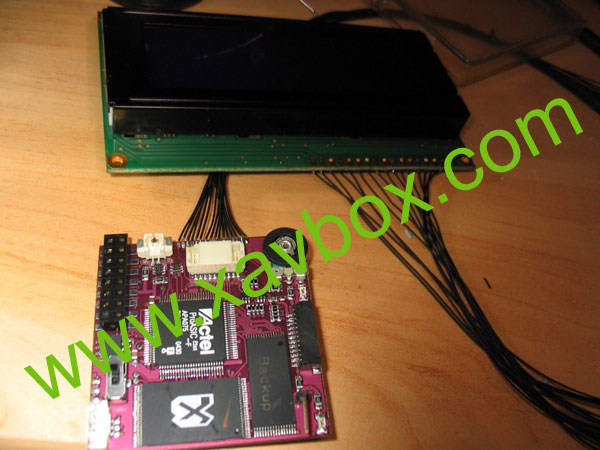

on soude la puce pour la relier à l'écran LCD |

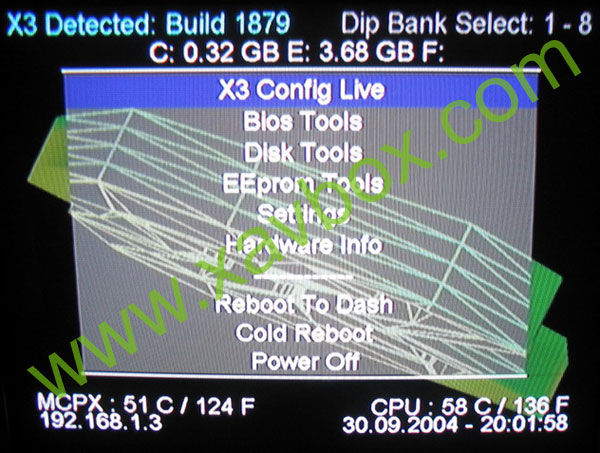

et configure l'OS de l'Executer 3 |
|
|
|
|
|

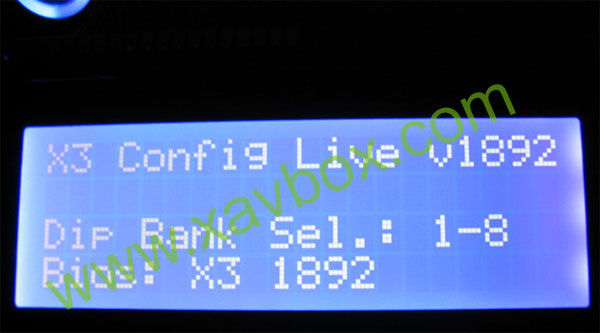

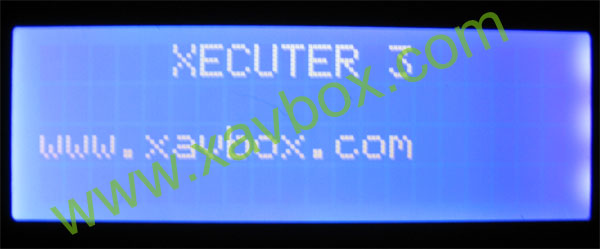

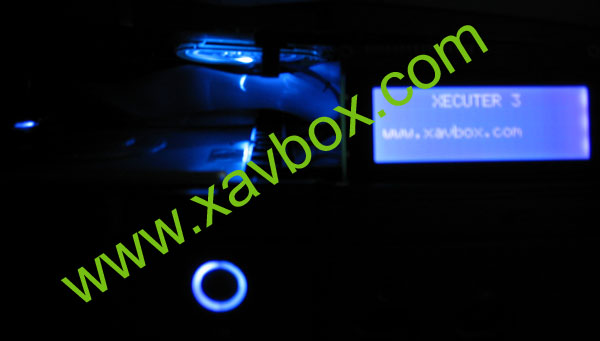

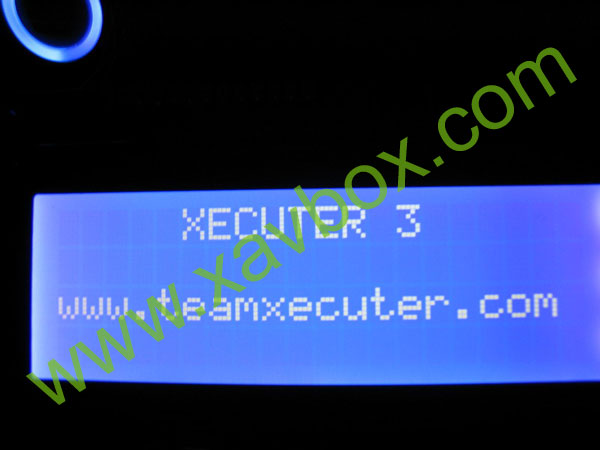

et voilà le résultat... |
|
|
|
|
ne pas oublier de remplacer teamxecuter.com par un lien plus interressant ;-)
|
|
|
Installation de l'écran LCD :
Pin n° |
Symbol |
Level |
Description |
1 |
Vss |
0V |
Ground |
2 |
Vdd |
5.0 V |
Supply Voltage for logic |
3 |
VO |
Variable |
Operating Voltage for LCD |
4 |
RS |
H/L |
H : Data, L : Instruction Code |
5 |
RW |
H/L |
H : Read (MPU => module), L : Write (MPU => module) |
6 |
H |
H=>HL |
Chip Enable System |
7 |
DB0 |
H/L |
Data Bit 0 |
8 |
DB1 |
H/L |
Data Bit 1 |
9 |
DB2 |
H/L |
Data Bit 2 |
10 |
DB3 |
H/L |
Data Bit 3 |
11 |
DB4 |
H/L |
Data Bit 4 |
12 |
DB5 |
H/L |
Data Bit 5 |
13 |
DB6 |
H/L |
Data Bit 6 |
14 |
DB7 |
H/L |
Data Bit 7 |
15 |
A |
- |
Led + |
16 |
K |
- |
Led - |

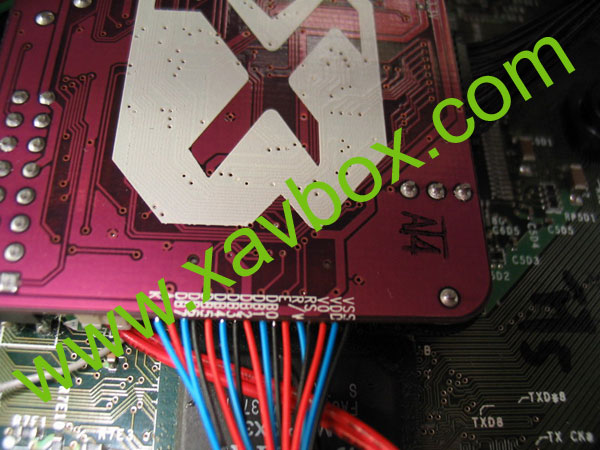

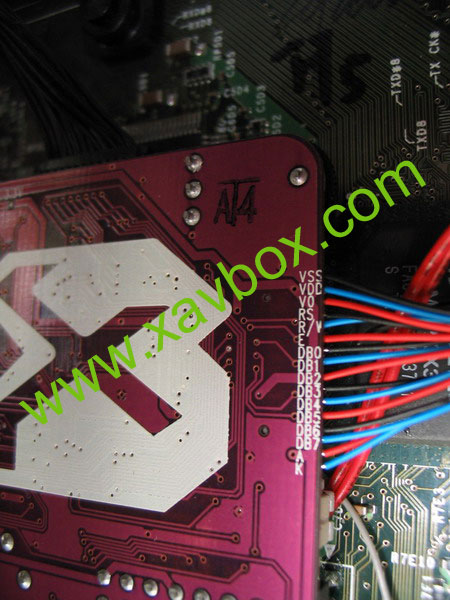

voici l'endroit où vous devez souder votre écran LCD
sur la puce le VSS correspond au N°1
et le K au numero 16, il suffit de souder les fils dans le bon ordre
bien sur cela n'est valable qu'avec le model
utilisé dans le cas contraire telechargez la notice de votre LCD
et assemblez les fils qui vont bien ;)
si vous avez des problemes d'affichages verifiez vos soudures
Merci à Moustik pour les photos pour cette idée
octobre 2004
|
|
|
