SUPER ALADDIN LIVE
puce xbox
Merci à la Sillicium pour m'avoir envoyé
la puce
SUPER ALADDIN LIVE en vente ici

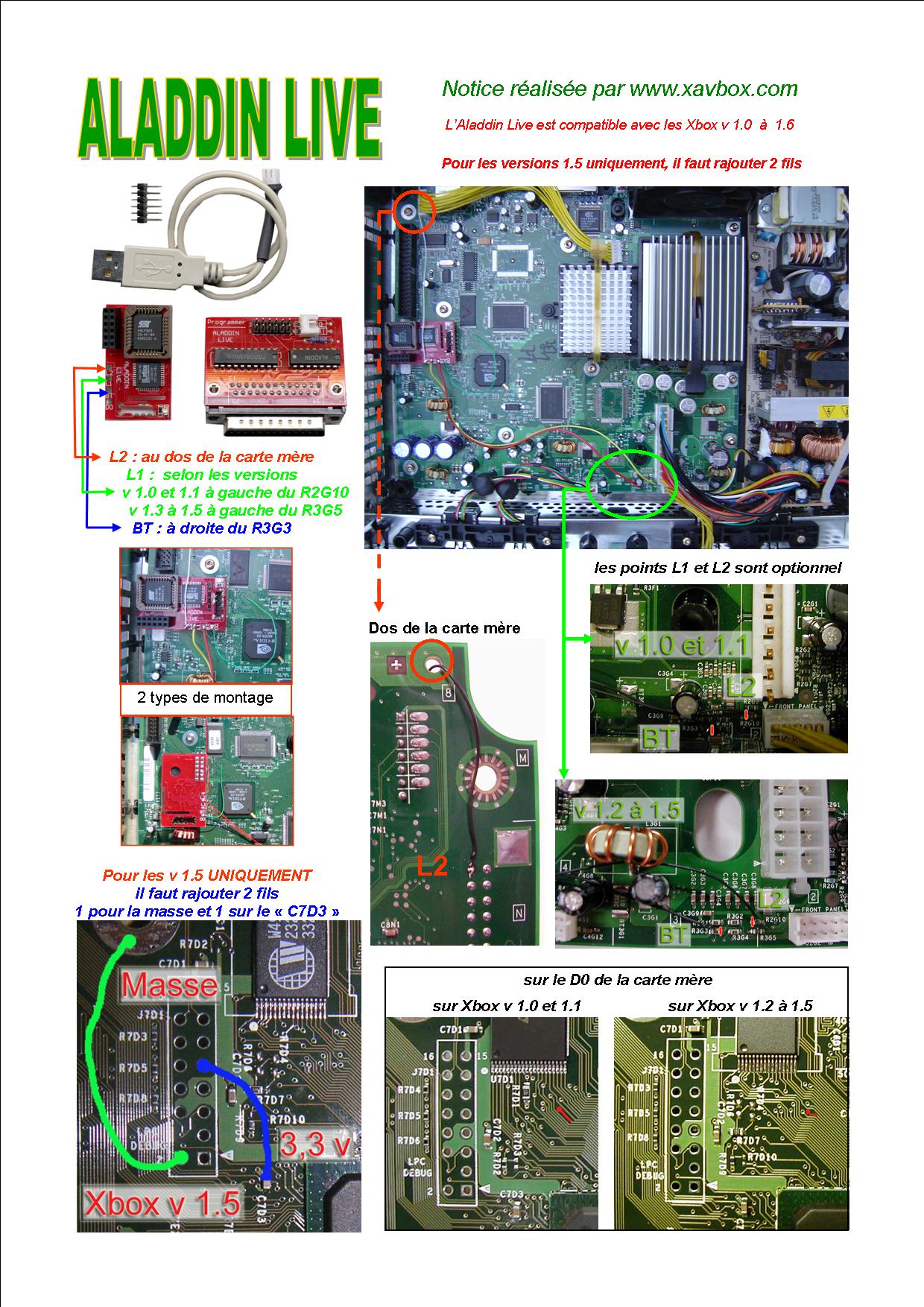

Plan de montage XAVBOX de la Super Aladdin Live

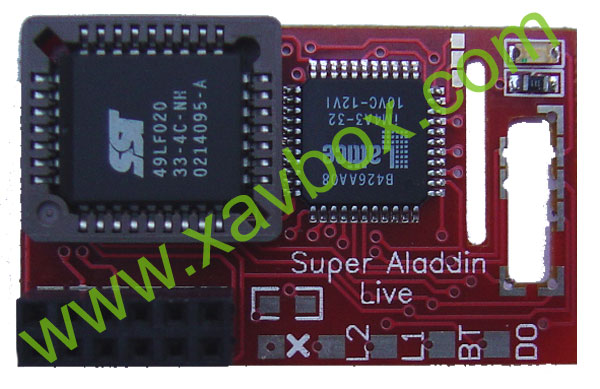

SUPER ALADDIN LIVE de face |

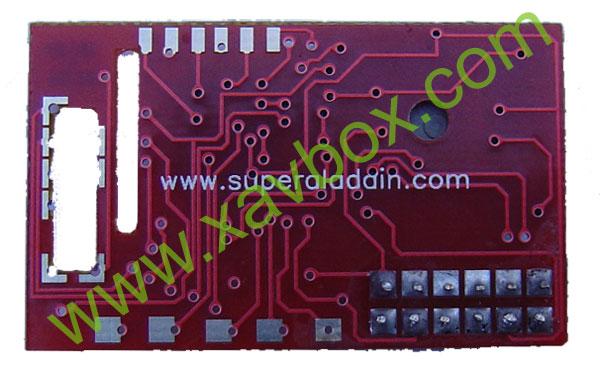

et de dos |

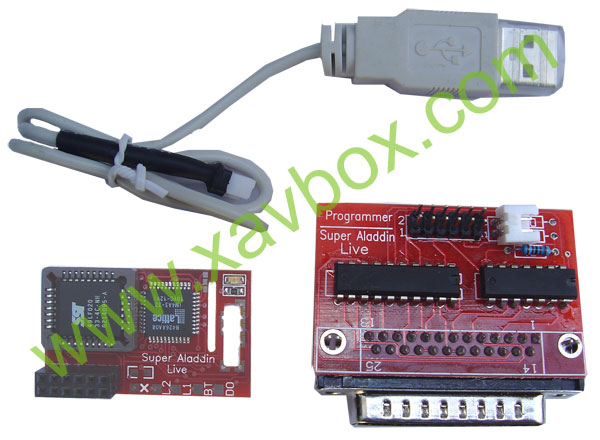

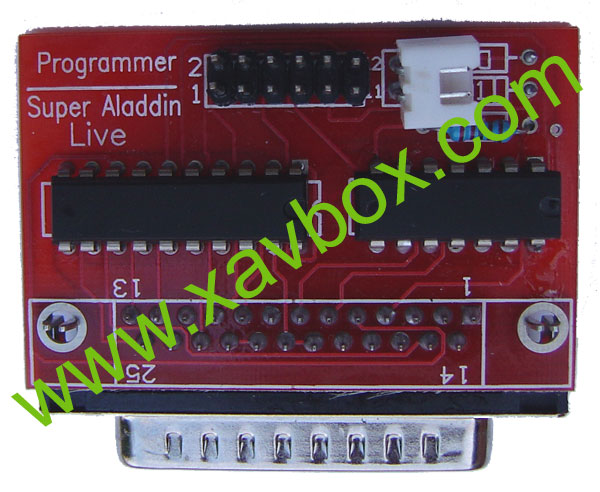

Programmateur
SUPER ALADDIN LIVE |
|
|
|
Compatibilitée :
Xbox Pal et Ntsc v. 1.0 - 1.1 - 1.2 - 1.3 - 1.4 - 1.5 - 1.6 - 1.6b
Caractéristiques techniques :
- Compatible Xbox v 1.0 à 1.6
- Bios de 256 Ko
- Pin Header
- Port LPT pour programmation de la puce
- soft pour le flashage de la puce par le port LPT
- Permet de lire les jeux importés (NTSC & PAL)
- Permet de lire les copies de sauvegardes (CDR, CDRW, DVDR, DVDRW) les CD-RW DVD-RW et DVD-R passent généralement mieux que les CD-R.)
- Démarre les codes XBE's non signés et vos propres codes.
- Macrovision supprimé.
- DVD Multi-région.
- Compatible à 100% avec EvoX, NeXgen, Avalunch, etc...
- Reset de n'importe ou à partir de la manette
Selon le constructeur, on pourrait jouer aux Xbox Live
avec la Super Aladdin Live activée
(attention, je n'ais pas testé, donc c'est sans garantie)
4 fils et "pin" à souder.
Notez que quelques modèles exigent plus de fils. Vous trouverez plus de détails sue les plans... Mais ne soyez pas étonnés: toutes les puces exigent plus de fils pour la version 1.6.
Le PCB de la puce Super Aladdin Live présente un trou dans le bas gauche de la puce.
Ce n’est pas erreur due à la chaîne de production ! Le trou existe réellement sur la version finalisée. Il permet ainsi aux utilisateurs les plus avancés d’enlever le BIOS de leur puce, à l’aide par exemple d’un stylo. Il n’est aucunement nécessaire de posséder un outil spécial !! Il n’a jamais été aussi facile de changer son BIOS
J'ajouterais que 99.9% des utilisateurs n’ont aucun besoin de changer le BIOS de leur puce. La puce Super Aladdin Live s'adapte automatiquement à toutes les Xbox de toutes régions (V.1.0 à V 1.6) et supporte les jeux en ligne.
La Super Aladdin Live peut être très facilement reprogrammée ou mise à jour avec n'importe quel BIOS de votre choix.
1. Placez la puce directement sur le programmeur à l'aide des « pins »
2. Reliez le câble USB (fourni avec le programmeur) au programmeur et à votre PC/laptop.
3. Lancez le programme de la Super Aladdin Live
4. Suivez les instructions qui s’affichent à l’écran
Utilisation :
La puce Super Aladdin Live est compatible avec les Xbox versions 1.0 à 1.6. Cette puce succède à toutes les puces ayant existées et également à toutes celles actuellement sur le marché, y compris la Aladdin Advance 32 et la 64.
Vous pouvez installer la puce sous 3 modes différents, selon le temps que vous restez à appuyer sur le bouton :
- 5 secondes : puce activée – flash activé (relâcher le bouton quand la led s’allume)
- 3 secondes : puce activée – flash désactivé (relâcher le bouton quand la led est orange)
- pression courte : puce désactivée
Note : une courte pression sur la clef d’activation désactive la puce. Une pression de 2 secondes sur le bouton marche/arrêt réactive la puce.
Quand vous désactivez la puce, le flash sst est complètement mis en attente
La puce est pré-programée avec le dernier BIOS EVOX M8, incluant le flashage. Ainsi, aucune programmation n’est requise !!!
Une fois la puce installée dans votre Xbox, vous pouvez flasher des BIOS comme Xecuter2 ou encooe EvolutionX.
Suivez simplement ces étapes:
installez la puce, puis :
- Gravez le BIOS désiré sur un CDRW ou un DVDR(W) que vous nommerez BIOS.BIN
- Allumez la Xbox modifiée en Flash-Mode
- Le tiroir de DVD sort et la Xbox vous demande d'insérer le disque
- Insérez le disque qui contient votre bios et fermez le tiroir
- Maintenant vous pouvez observer la progression du flashage sur l’écran. A la fin du flashage la Xbox s’éteint.
Installation :
vue d'ensemble |

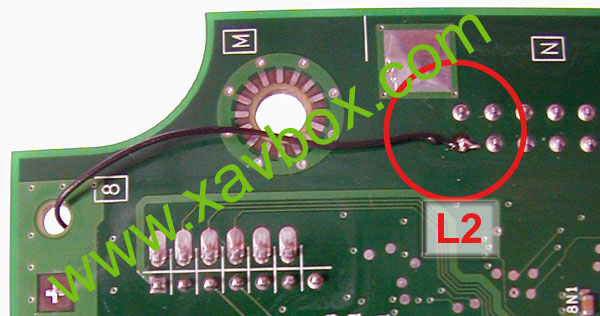

Optionnel : au dos de la carte mère,
souder un fil reliant le "L2"
comme indiqué sur la photo
(activité du disque dur) |
|
|
le point "BT" se soude sur la droite du "R3G3" |
pour les Xbox v 1.0 à 1.2 :
le point "L1" se soude
sur la gauche du "R2G10" |
pour les Xbox v 1.3 et 1.5 :
le point "L1" se soude
sur la gauche du "R3G5" |
|
|
Soudez également le D0 et les "pins" sur la carte mère ou à l'aide d'un "pin header"
Voir Tuto montage de l'Aladdin Live
(car pour la Super Aladdin Live, c'est pareil)
Plus d'info sur le montage de cette puce sur une Xbox v 1.6
en visitant http://xavbox.blogspot.com (plan de montage)
|
