INSTALLATION D'UNE PUCE
X-KILLER

Seulement 10 soudures, ne nécessite aucun fils, cette puce ne pose pas vraiment de problèmes pour son installation, si on suit les petits conseils...

La X-KILLER est compatible avec les Xbox v 1.0 et 1.1
Voir les "Tutos" pour savoir comment démonter la Xbox et comment trouver le D0.
Pour pouvoir désactiver la X-KILLER il faut rajouter un interrupteur.

La X-KILLER se soude directement sur la carte mère de la Xbox.

On gratte légèrement le vernis du D0 afin d'obtenir un contact impeccable (attention à ne pas couper la piste)
On pose la puce directement sur la carte mère au niveau du LPC (dont on aura préalablement étamer les trous pour les versions 1.1).
On approche le fer à souder et on l'enfile dans le trou.

ATTENTION : le premier point est très important, veillez à aligner convenablement l'extrémité de la puce avec le D0, car une fois les autres points souder, le D0 risquerait de ne pas être bien en face et le contact ne se ferait pas (donc la puce ne fonctionnerait pas)

Et voilà, la puce est posée !

Si vous voulez pouvoir désactiver la puce (pour jouer au Xbox Live), il faut rajoute un interrupteur.

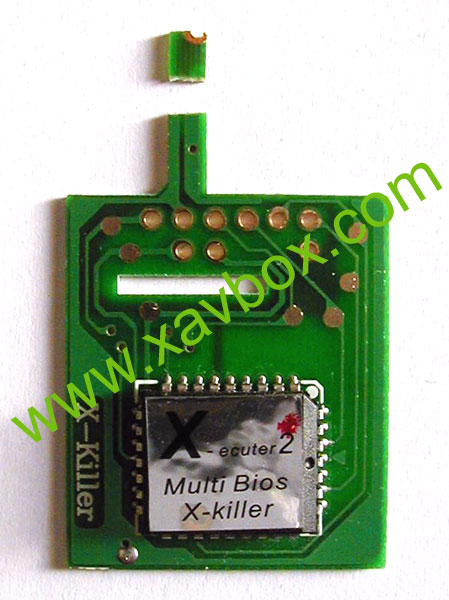

Avant de poser la X-KILLER il faut couper l'extrémité de la puce juste avant le point (voir photo ci-dessous).

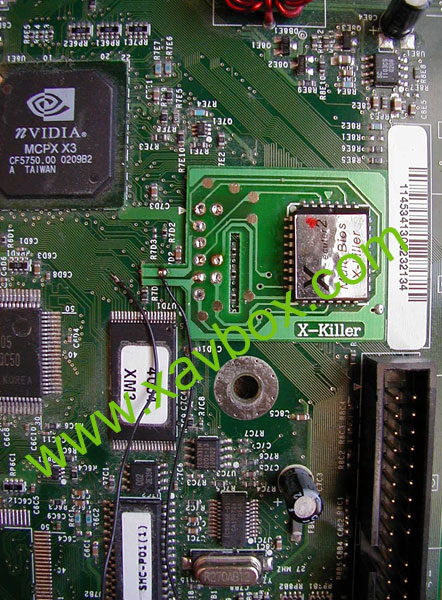

On relit le point que j'ai nommé "A" à l'interrupteur et le seconde fil repart sur le "D0" de la carte mère.
Ensuite il suffira de mettre l'interrupteur à l'arrière de la Xbox par exemple, afin de pouvoir désactiver la X-KILLER.

ASTUCE XAVBOX :

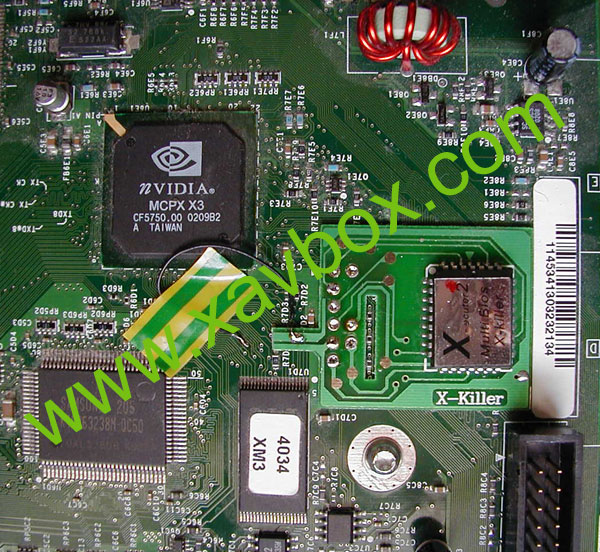

La X KILLER doit se souder directement sur la carte mère de la XBox, mais le problème est que si vous déplacez souvent la Xbox, ou si elle est soumise à différent choc, le point de soudure reliant le D0 risque de lâcher.
Pour éviter d'avoir à réouvrir la Xbox, voici comment procéder.

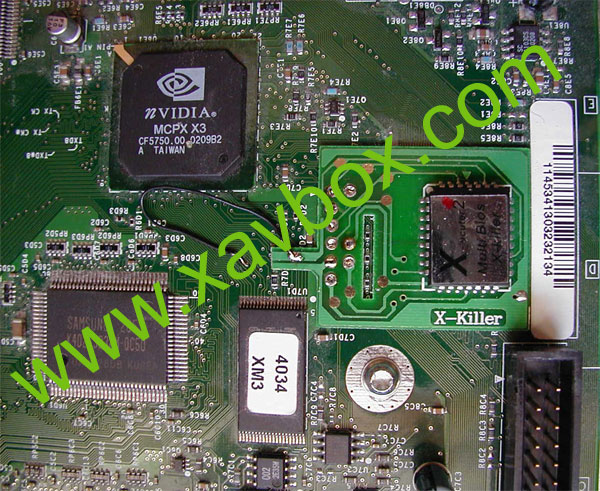

On coupe le bout de la puce, comme si l'on voulait mettre un interrupteur (voir photos plus haut), et on relit ce point au D0 (photos ci-dessous)

Pour le plan et les caractéristiques techniques de la puce,
 voir la rubrique "Puces"



réalisé le 08 janvier 2004
mis à jour le 8 juin 2004
