Montage de puce sur Xbox v 1.6
Pour réagir en direct sur la Xbox 1.6 postez un message sur le BLOG de Xavbox http://xavbox.blogspot.com/
Vous avez ouvert votre Xbox, et vous découvrez le chip Xcalibur et il n'y a pas de point D0, vous avez une xbox version 1.6 ! Pour pouvoir faire fonctionner une puce, il va falloir reconstituer le port LPC de la Xbox.
| chip Xcalibur | pas de point D0 | reconstitution du point D0 |
 |
 |
 |
Pour reconstituer le port LPC, les points à relier ne sont pas tous les
même selon la puce.
Voici quelques exemples de photos/schémas dans des résolutions supérieures à
ce que l'on trouve sur les plans de montage communiqués par les fabricants
des puces.

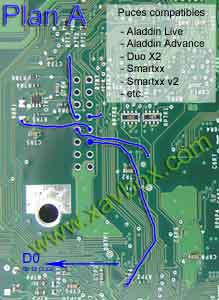

J'ais donc nommé le premier dessin "Plan A". Sur ce model, plusieurs puces peuvent être installées comme par exemple :
|
 |
| cliquez ci-dessous pour afficher le
plan en plus grosse résolution : plan A résolution moyenne (59 Ko) / plan A haute résolution (132 ko) |
|

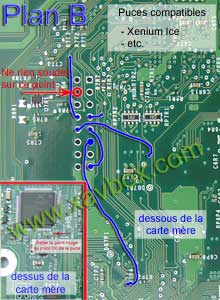

Puis Plan B pour les puces de type Xenium (2 types de montages possible)

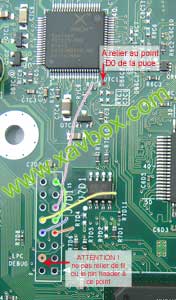

| montage pour les "pros" (dessus de la carte mère) | montage plus facile (dessous de la carte mère) |
 |
 |
| résolution moyenne (94 Ko) / haute résolution (322 Ko) | résolution moyenne (120 Ko) / haute résolution (284 Ko) |
De nombreuses puces compatibles xbox v 1.4 peuvent être installées sur
les xbox v 1.6.
Selon les puces, elles devront être flashée avec un bios Evox M8 sur une
autre Xbox avant.
Actuellement, seul le bios Evox M8 est compatible avec les xbox 1.6
Quelques exemples en photos :
|
|
|
